Ce este GPR și cum funcționează radarul de penetrare a solului?

Radarul de penetrare a solului (GPR), sau georadarul, este o tehnică geofizică neinvazivă ce folosește unde electromagnetice pentru a analiza structurile subterane. GPR-ul detectează obiecte îngropate, cavități și variații în compoziția solului, oferind date esențiale pentru diverse aplicații tehnice și științifice. Funcționarea sa se bazează pe emiterea de impulsuri electromagnetice în sol și pe analiza semnalelor reflectate, creând o imagine detaliată a subsolului fără a fi necesare săpături sau alte intervenții distructive. Practic, este ca și cum ai face o radiografie a pământului!

În acest articol, analizăm modul în care funcționează această tehnologie, principiile care o susțin și principalele sale avantaje.

Rezumat:

1. Cum funcționează GPR?

Radarul de penetrare a solului transmite impulsuri electromagnetice în subteran și captează undele reflectate de materiale cu proprietăți dielectrice diferite. Semnalele sunt procesate digital pentru a identifica structuri, obiecte sau variații geologice fără intervenții distructive.

2. Domenii cheie de aplicare

GPR este utilizat în inginerie civilă (detectarea armăturilor și a golurilor în structuri), infrastructură urbană (localizarea utilităților îngropate), arheologie (cartografierea structurilor îngropate) și geologie (identificarea stratificărilor și a apelor subterane).

3. Avantaje și limitări tehnice

Metoda este rapidă, nedistructivă și oferă date continue de mare rezoluție. Totuși, performanța scade în soluri argiloase sau umede, iar interpretarea necesită expertiză avansată și calibrare adecvată în funcție de mediu.

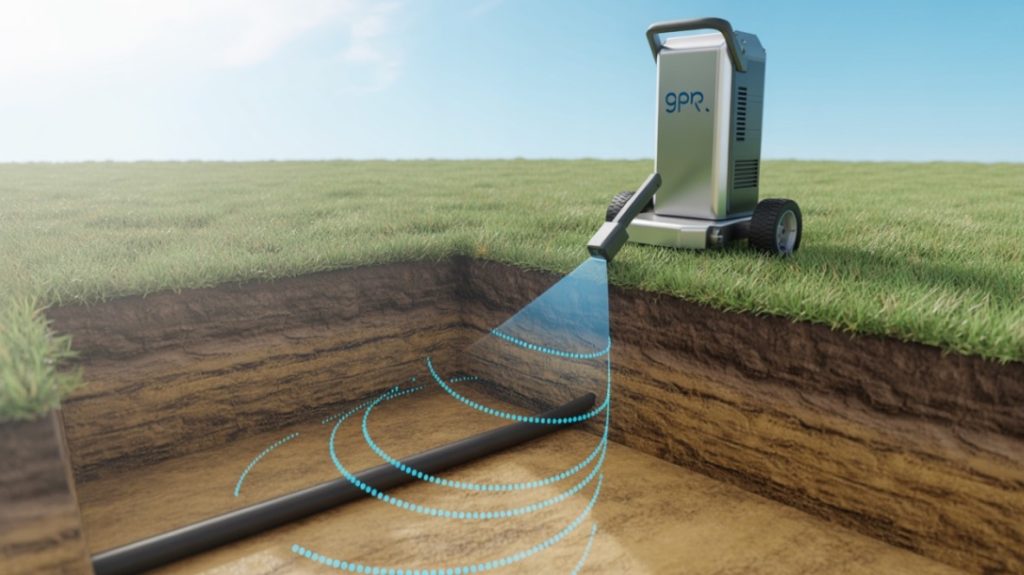

Ce reprezintă GPR (Ground Penetrating Radar) și cum funcționează?

Ground Penetrating Radar (GPR), cunoscut și sub denumirea de georadar, reprezintă o metodă geofizică de investigație nedistructivă utilizată pentru explorarea straturilor superficiale ale subsolului. Tehnologia se bazează pe propagarea și reflectarea undelor electromagnetice de înaltă frecvență, care interacționează cu mediul investigat în funcție de proprietățile electromagnetice ale acestuia.

Baza fizică a metodei

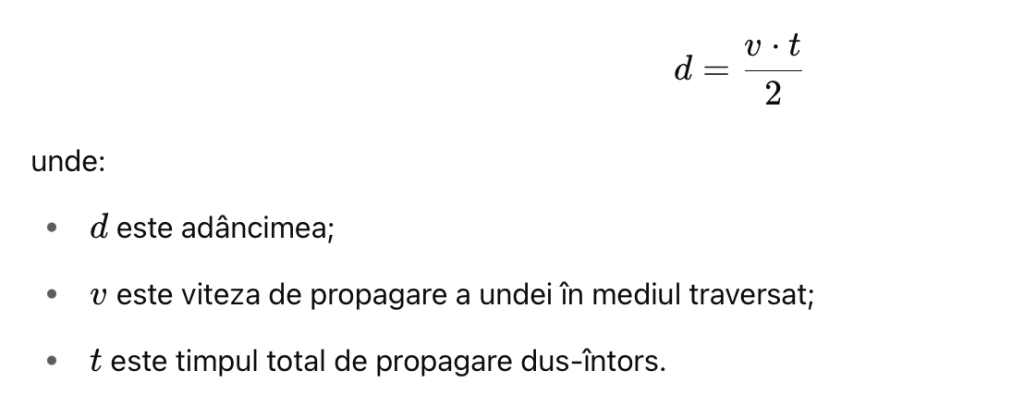

Funcționarea sistemului GPR are la bază principiul reflexiei undelor electromagnetice la interfețele dintre medii cu constante dielectrice diferite. Mai precis, când un impuls electromagnetic emis de antenă traversează un mediu omogen și întâlnește un material cu proprietăți dielectrice contrastante (de exemplu, trecerea de la nisip la beton sau de la sol la un obiect metalic), o parte din energia incidentă este reflectată înapoi către suprafață, iar cealaltă parte este transmisă în adâncime.

Componentele și funcționarea sistemului GPR

Un sistem GPR este alcătuit în mod obișnuit din:

o unitate de control, care generează și procesează semnalul;
o antena emițătoare, care transmite impulsuri electromagnetice de scurtă durată în sol;
o antena receptoare, care înregistrează undele reflectate din subsol.

Semnalul înregistrat este convertit în date digitale și interpretat sub forma unui profil radar, care evidențiază variațiile interne ale structurii geologice sau prezența unor obiecte îngropate. Măsurarea timpului de întârziere (two-way travel time) între momentul emiterii și cel al recepției permite calcularea adâncimii reflectoarelor, utilizând relația:

Considerații privind frecvența de operare

Sistemele GPR funcționează în intervalul 10 MHz – 2,6 GHz, alegerea frecvenței antenei fiind un compromis între rezoluția obținută și adâncimea de penetrare:

frecvențele scăzute (10–200 MHz) permit investigații la adâncimi mai mari (până la 30 m), dar cu rezoluție redusă;
frecvențele mari (500 MHz – 2,6 GHz) asigură rezoluție centimetrică, dar penetrarea este limitată (1–2 m).

Selecția frecvenței se face în funcție de aplicația specifică – investigarea rețelelor edilitare, a infrastructurii rutiere, detecția obiectelor îngropate sau studiul structurilor geologice superficiale.

În ce domenii este utilizat GPR și care sunt beneficiile sale principale?

Tehnologia Ground Penetrating Radar (GPR) și-a demonstrat eficiența în numeroase domenii tehnice și științifice, prin capacitatea de a furniza informații detaliate despre structura subsolului într-un mod nedistructiv. Datorită versatilității sale, GPR este utilizat atât în mediul urban și industrial, cât și în cercetare sau protecția patrimoniului.

a) Inginerie civilă și construcții

În cadrul lucrărilor de construcții și reabilitare, georadarul este utilizat pentru:

localizarea armăturilor metalice în elemente din beton armat;
identificarea cavităților sau golurilor din structuri portante;
evaluarea uniformității și integrității fundațiilor, fără intervenții distructive.

b) Detectarea utilităților subterane

În domeniul infrastructurii urbane, GPR permite:

localizarea conductelor și cablurilor îngropate, inclusiv a celor realizate din materiale nemetalice (PVC, ceramică, beton);
reducerea riscului de avarii accidentale, prin identificarea exactă a traseelor rețelelor edilitare înaintea lucrărilor de săpătură;
optimizarea planificării intervențiilor tehnice, în condiții de siguranță și eficiență economică.

c) Arheologie

În cercetarea arheologică, utilizarea GPR aduce avantaje majore:

identificarea structurilor îngropate (ziduri, fundații, morminte) fără excavare;
detectarea anomaliilor stratigrafice, conservând contextul arheologic;
optimizarea planurilor de intervenție pe baza informațiilor obținute in situ.

d) Geologie, hidrogeologie și mediu

În studiile de caracterizare a subsolului, GPR este aplicat pentru:

cartografierea stratelor geologice superficiale;
determinarea nivelului freatic și a zonelor saturate cu apă;
identificarea structurilor de instabilitate sau a discontinuităților subterane;
delimitarea zonelor contaminate și monitorizarea poluanților în cadrul investigațiilor de mediu.

e) Avantaje operaționale

Printre beneficiile tehnologiei GPR se numără:

caracterul complet nedistructiv al investigației;
viteză ridicată de colectare a datelor, inclusiv pe suprafețe extinse;
capacitatea de a detecta materiale dielectrice, inclusiv în condiții variate de umiditate și compoziție a solului;
obținerea de informații continue și detaliate, spre deosebire de metodele punctiforme tradiționale.

Componentele principale ale unui sistem GPR

Un sistem GPR (Ground Penetrating Radar) este compus din mai multe subansambluri interdependente, fiecare având un rol specific în generarea, transmiterea, recepționarea și procesarea undelor electromagnetice utilizate pentru investigația subsolului. Eficiența și precizia sistemului depind în mod direct de configurarea și performanța fiecărei componente.

a) Unitatea de control

Unitatea de control reprezintă nucleul operațional al sistemului, reunind circuitele electronice necesare pentru:

generarea impulsurilor electromagnetice de înaltă frecvență;
coordonarea parametrilor de achiziție (frecvență de eșantionare, fereastră temporală, amplitudine etc.);
stocarea datelor achiziționate, prin intermediul memoriilor integrate;
interfațarea cu operatorul, prin afișaje și interfețe grafice.

Sistemele moderne integrează computere de bord sau se conectează la terminale externe (laptopuri, tablete industriale), echipate cu software specializat pentru achiziție și procesare în timp real. Această caracteristică permite ajustarea parametrilor de lucru în funcție de condițiile din teren și de obiectivele investigației.

b) Antena GPR

Antena constituie elementul esențial pentru emiterea și recepția undelor electromagnetice, definind performanța sistemului în termeni de rezoluție și adâncime de penetrare. Caracteristicile principale ale unei antene GPR includ:

frecvența centrală de operare, exprimată în MHz sau GHz;
lățimea de bandă efectivă, care influențează fidelitatea semnalului;
configurația fizică (antene cuplate sau separate, ecranate sau ne-ecranate).

În funcție de frecvență, antenele se clasifică astfel:

antene de înaltă frecvență (400 MHz – 2,6 GHz): utilizate pentru detecția obiectelor mici sau pentru investigarea structurilor superficiale (ex. beton armat, zidării, artefacte arheologice);
antene de joasă frecvență (10 MHz – 200 MHz): utilizate pentru explorarea la adâncimi mari, specifice studiilor geologice, hidrogeologice sau de geotehnică.

Compromisul fundamental constă între rezoluția spațială (superioară pentru frecvențe înalte) și adâncimea de penetrare (mai mare pentru frecvențe joase).

c) Sistemul de alimentare

Sistemul de alimentare asigură funcționarea continuă a întregului echipament în condiții de teren, fiind dimensionat în funcție de consumul energetic al antenei și al unității de control. Printre soluțiile utilizate se numără:

baterii reîncărcabile de mare capacitate, adaptate utilizării în exterior;
sisteme de alimentare directă de la vehicule, în cazul investigațiilor mobile;
surse de curent stabilizate, pentru utilizarea în condiții de laborator sau staționar.

Autonomia energetică a sistemului influențează productivitatea campaniilor GPR, în special în lucrările care implică suprafețe extinse sau durate mari de achiziție.

Cum se realizează măsurătorile cu GPR?

Achiziția datelor cu radarul de penetrare în sol (GPR) presupune o succesiune riguroasă de operațiuni, prin care semnalele electromagnetice transmise și reflectate sunt convertite în informații interpretabile privind structura stratificată a subsolului. Calitatea rezultatelor obținute depinde de o configurare corespunzătoare a sistemului, adaptată condițiilor de teren și scopului investigației.

Configurarea inițială a sistemului

Prima etapă constă în stabilirea parametrilor de achiziție, incluzând:

frecvența antenei (corelată cu rezoluția dorită și adâncimea estimată de investigație);
durata ferestrei temporale de înregistrare;
frecvența de repetare a impulsurilor (PRF – Pulse Repetition Frequency);
pasul de eșantionare spațială și temporală.

Parametrii sunt selectați în funcție de natura țintei geofizice, caracteristicile geologice ale substratului și obiectivele operațiunii.

Generarea și transmiterea semnalului

Unitatea de control emite impulsuri electromagnetice de durată scurtă (nanosecunde), care sunt transmise în sol prin antena emițătoare. În funcție de configurația sistemului, impulsurile se repetă la frecvențe ridicate (de ordinul kHz), optimizând astfel raportul semnal-zgomot și adaptându-se la viteza de deplasare a platformei de achiziție.

Reflexia și recepția semnalului

La interfața dintre două medii cu valori diferite ale constantei dielectrice, o parte a energiei incidente este reflectată înapoi către suprafață. Antena receptoare înregistrează semnalele reflectate, iar sistemul electronic măsoară:

timpul de întârziere (two-way travel time);
amplitudinea semnalului reflectat;
și, eventual, polarizarea semnalului.

Semnalele recepționate sunt digitizate și stocate pentru procesare ulterioară.

Strategie de măsurare

Achiziția datelor se realizează prin deplasarea sistemului GPR de-a lungul unor profile liniare sau rețele bidimensionale, definite anterior pe teren. Densitatea spațială a punctelor de măsurare influențează:

rezoluția transversală și longitudinală a profilului radar;
capacitatea de identificare a obiectelor de dimensiuni reduse;
fidelitatea reconstrucției 3D în investigațiile volumetrice.

Pentru lucrări de detaliu (ex. cartografiere structurală sau arheologie), se utilizează grile dense de achiziție, cu pași spațiali mici, ce permit generarea unor volume radar 3D prin interpolare și procesare avansată.

Calibrarea sistemului

Calibrarea vitezei de propagare a undei radar în mediul investigat este esențială pentru conversia corectă a timpului de întârziere în adâncime. Aceasta se poate realiza:

experimental, prin măsurători pe ținte cunoscute și poziționate controlat;
indirect, prin analiza curburii hiperbolelor de difracție asociate cu obiectele punctiforme reflectoare.

Acuratețea vitezei estimate influențează direct precizia determinării adâncimii și interpretarea stratificației reflectate.

Procesarea și interpretarea datelor obținute prin GPR

Transformarea datelor brute obținute prin metoda GPR într-un produs interpretabil necesită aplicarea unei succesiuni de proceduri de procesare digitală, menite să îmbunătățească raportul semnal/zgomot, să reducă artefactele și să evidențieze reflecțiile de interes geofizic.

Etapele procesării primare

Procesarea primară a datelor implică:

Eliminarea componentei continue (DC-shift), pentru centrarea semnalului în jurul axei zero și stabilizarea bazei temporale;
Filtrarea în frecvență (high-pass / band-pass filters), cu scopul reducerii zgomotului de joasă frecvență și eliminării frecvențelor irelevante;
Corecția timpului zero (time-zero correction), necesară aliniamentului coerent al semnalelor pentru o interpretare precisă a adâncimii;
Compensarea atenuării semnalului (gain functions), care permite uniformizarea amplitudinilor pe întreaga fereastră de înregistrare;
Corecțiile geometrice, pentru standardizarea poziționării semnalelor în profilurile radar.

Aceste operații preliminare asigură un set de date coerent și pregătit pentru analiza avansată.

Migrarea datelor

O etapă esențială în prelucrarea datelor GPR este aplicarea algoritmilor de migrare, care urmăresc transformarea hiperbolelor generate de sursele punctiforme reflectante în semnale concentrate în poziția lor reală. Migrarea contribuie la:

ameliorarea rezoluției spațiale;
eliminarea ambiguităților laterale;
reconstrucția fidelă a geometriei reflectorilor în medii stratificate sau structurale complexe.

Se utilizează algoritmi de tip Kirchhoff, Stolt sau F-K, în funcție de configurația profilului și natura mediului investigat.

Interpretarea geofizică

Interpretarea profilurilor radar presupune o analiză riguroasă a reflecțiilor electromagnetice în contextul geologic și structural al zonei investigate. Reflecțiile apar la discontinuități ale constantei dielectrice (ε_r), iar amplitudinea semnalului este direct proporțională cu diferența de impedanță caracteristică între straturi.

Pentru o interpretare coerentă, este necesară:

corelarea morfologiei reflectoarelor cu structurile fizice posibile;
identificarea hiperbolelor de difracție și interpretarea acestora ca obiecte izolate (ținte discrete);
delimitarea zonelor de reflectivitate difuză sau de absorbție ridicată (ex. materiale umede sau conductori electrici).

Vizualizarea avansată prin secțiuni orizontale

Pentru analiza distribuției spațiale a reflecțiilor pe adâncime, se utilizează tehnica „depth-slicing”, prin care se extrag felii orizontale din volumul de date tridimensionale. Această metodă permite:

analiza planimetrică a dispunerii reflectorilor;
detecția structurilor continue (ex. pereți, conducte);
evidențierea anomaliilor spațiale localizate.

„Feliile de adâncime” sunt utile în aplicații arheologice, geotehnice și de infrastructură.

Instrumente software de procesare

Platformele software specializate, precum GPR-SLICE, ReflexW, RADAN sau GPRPy, integrează module pentru:

prelucrarea automată sau semiautomată a datelor;
aplicarea de filtre adaptative;
calibrarea vitezei de propagare;
generarea de vizualizări 2D/3D și exportul profilurilor interpretate.

Prin astfel de interfețe, utilizatorii pot efectua o analiză interactivă și parametrică, extrăgând informații cantitative despre adâncime, poziție și geometria țintelor.

Avantajele utilizării GPR în investigațiile geofizice

Tehnologia radar cu penetrare în sol (GPR) se distinge printr-o serie de avantaje funcționale și operaționale, care o recomandă ca metodă optimă pentru explorarea non-invazivă a subsolului în contexte tehnice variate.

Unul dintre cele mai importante beneficii constă în obținerea continuă a datelor de-a lungul profilului investigat. Spre deosebire de metodele punctiforme, GPR furnizează o imagine coerentă și nefragmentată a structurii interne a solului, reducând semnificativ incertitudinile interpretative și permițând o analiză spațială detaliată.

Metoda este complet non-intruzivă, aspect esențial în investigarea zonelor sensibile din punct de vedere ecologic, arheologic sau tehnic. O astfel de caracteristică elimină riscurile asociate cu metodele invazive, prevenind deteriorarea infrastructurilor existente sau perturbarea mediului înconjurător, inclusiv în cazul siturilor contaminate sau instabile.

Eficiența ridicată a achiziției de date permite investigarea unor suprafețe extinse într-un interval de timp redus. Timpul scurt de execuție, combinat cu posibilitatea procesării în timp real, optimizează logistic planificarea lucrărilor și permite adaptarea parametrilor tehnici în funcție de condițiile din teren. În consecință, se obțin economii substanțiale de timp și resurse în cadrul proiectelor tehnice.

Un alt avantaj major constă în versatilitatea metodei, GPR fiind capabil să detecteze atât materiale conductoare, cât și neconductoare. Această particularitate o face superioară metodelor bazate exclusiv pe răspuns electromagnetic sau magnetic, permițând identificarea conductelor din PVC, ceramică sau beton, alături de cele metalice.

Tehnologia GPR oferă, de asemenea, rezoluție spațială înaltă, fiind capabilă să evidențieze detalii fine, cum ar fi dispunerea armăturii în elementele din beton sau prezența fisurilor structurale. Acuratețea este indispensabilă în aplicații inginerești care impun precizie milimetrică.

Nu în ultimul rând, GPR poate fi integrat în sisteme personalizate, configurate în funcție de specificul aplicației, ceea ce permite adaptarea tehnologiei la cerințele proiectelor industriale, geotehnice sau de cercetare.

Limitări și provocări în utilizarea tehnologiei GPR

Implementarea sistemelor radar de penetrare în sol (GPR) în aplicațiile geofizice întâmpină o serie de constrângeri tehnice și operaționale, care trebuie evaluate riguros pentru a asigura validitatea și fiabilitatea rezultatelor obținute. Limitările sale derivă, în principal, din proprietățile fizico-chimice ale mediului investigat, precum și din caracteristicile sistemului utilizat:

Conductivitatea electrică a solului constituie principalul factor limitativ pentru adâncimea de pătrundere a semnalului electromagnetic. Solurile cu conductivitate ridicată – cum sunt cele argiloase, saturate cu apă sau cu conținut salin crescut – atenuează rapid impulsurile radar, reducând semnificativ eficiența metodei în zonele respective. În astfel de condiții, adâncimea investigației poate fi limitată la câțiva zeci de centimetri, afectând aplicabilitatea în studii de mediu sau infrastructură.
Heterogenitatea structurală a mediului geologic poate duce la împrăștierea semnalului și la generarea de reflexii parazite, fapt care complică interpretarea radargramelor. Solurile cu incluziuni metalice, bolovani sau variații bruște de densitate creează un nivel de zgomot ridicat, necesitând procesări avansate pentru extragerea semnalului util. Aceste condiții impun o selecție atentă a frecvenței de operare și o calibrare adaptivă a sistemului.
Complexitatea interpretării datelor reflectă natura indirectă a metodei și dependența semnalului de contrastele dielectrice dintre materiale. Reflexiile obținute nu indică în mod direct natura fizică a obiectului detectat, ci doar existența unei discontinuități electromagnetice. Mai concret, interpretarea corectă presupune cunoștințe aprofundate de fizică a propagării undelor, analiză a semnalului și experiență practică în teren.
Autonomia energetică a sistemelor GPR poate reprezenta o constrângere în lucrările de teren desfășurate în zone fără acces la surse de alimentare externe. Echipamentele de mare putere implică un consum ridicat de energie, limitând durata operațiunilor în funcție de capacitatea bateriilor disponibile.
Variabilitatea condițiilor climatice și a umidității solului influențează în mod direct viteza de propagare a undelor și comportamentul reflexiilor. Precipitațiile recente sau saturația hidrică a straturilor superioare pot modifica proprietățile dielectrice ale mediului, afectând consistența și acuratețea datelor. De aceea, este recomandată corelarea calendarului de achiziție cu regimul pluviometric local și cu caracteristicile sezoniere ale zonei studiate.

În concluzie, radarul de penetrare a solului (GPR) s-a impus ca metodă nedistructivă de referință în investigațiile subterane de înaltă rezoluție, datorită capacității sale de a furniza date continue și detalii structurale fine în medii variate. Prin integrarea echipamentelor performante cu algoritmi avansați de procesare, GPR permite analiza spațială precisă a heterogenităților subsolului.

Totuși, performanța sistemului este condiționată de factori precum conductivitatea electrică a mediului, textura solului și umiditatea, ceea ce impune o adaptare metodologică riguroasă. În acest context, valorificarea completă a tehnologiei presupune nu doar instrumentație adecvată, ci și competențe avansate în interpretarea geofizică.
