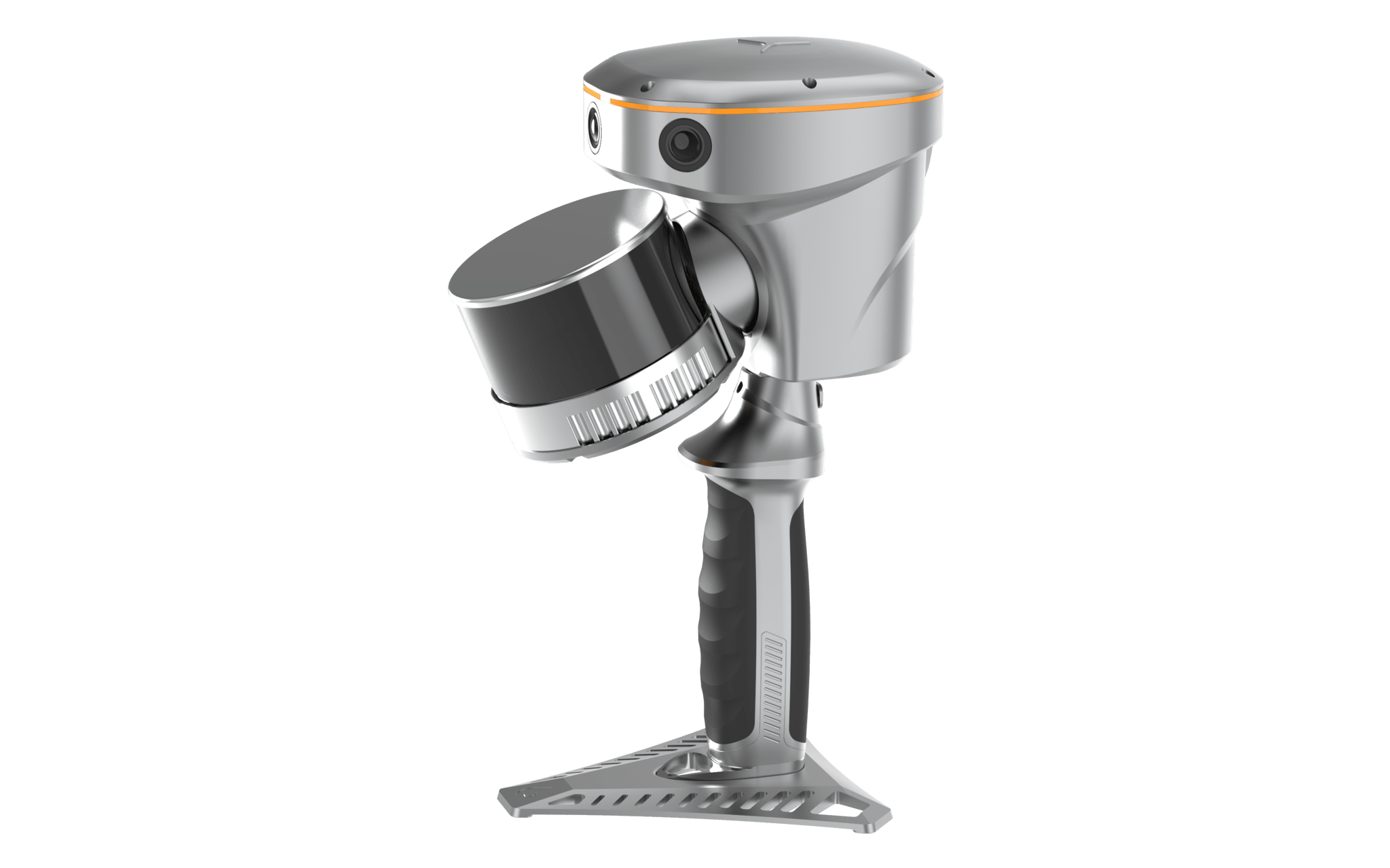

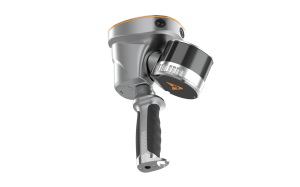

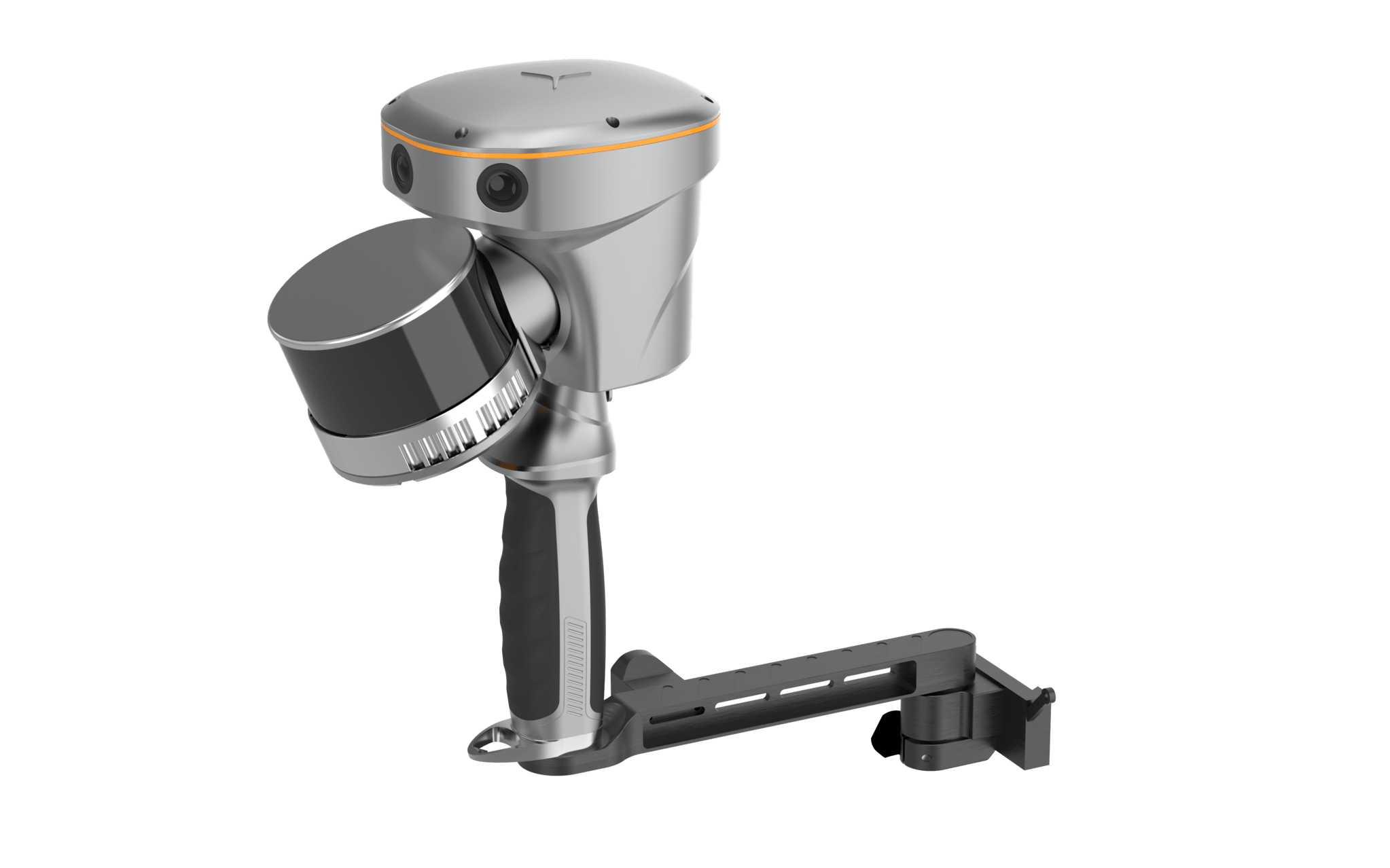

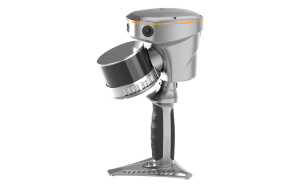

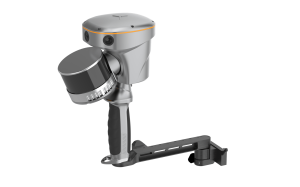

Scanner SLAM RTK CHCNAV RS10
30 în stoc
30 în stoc
Prin partenerul nostru, GRENKE LEASING, puteți achiziționa atât licența software, cât și echipamentele hardware asociate. Beneficiați de soluții flexibile, de la închiriere până la achiziție cu plata în rate.
Această opțiune este disponibilă exclusiv pentru persoane juridice și PFA-uri.
Oferim o soluție de achiziție în rate, disponibilă direct prin noi, fără alte costuri suplimentare. Această opțiune este destinată exclusiv persoanelor juridice și PFA-urilor.
Prin partenerul nostru, GRENKE LEASING, puteți achiziționa atât licența software, cât și echipamentele hardware asociate. Beneficiați de soluții flexibile, de la închiriere până la achiziție cu plata în rate.
Această opțiune este disponibilă exclusiv pentru persoane juridice și PFA-uri.
Oferim o soluție de achiziție în rate, disponibilă direct prin noi, fără alte costuri suplimentare. Această opțiune este destinată exclusiv persoanelor juridice și PFA-urilor.
Payment Methods:

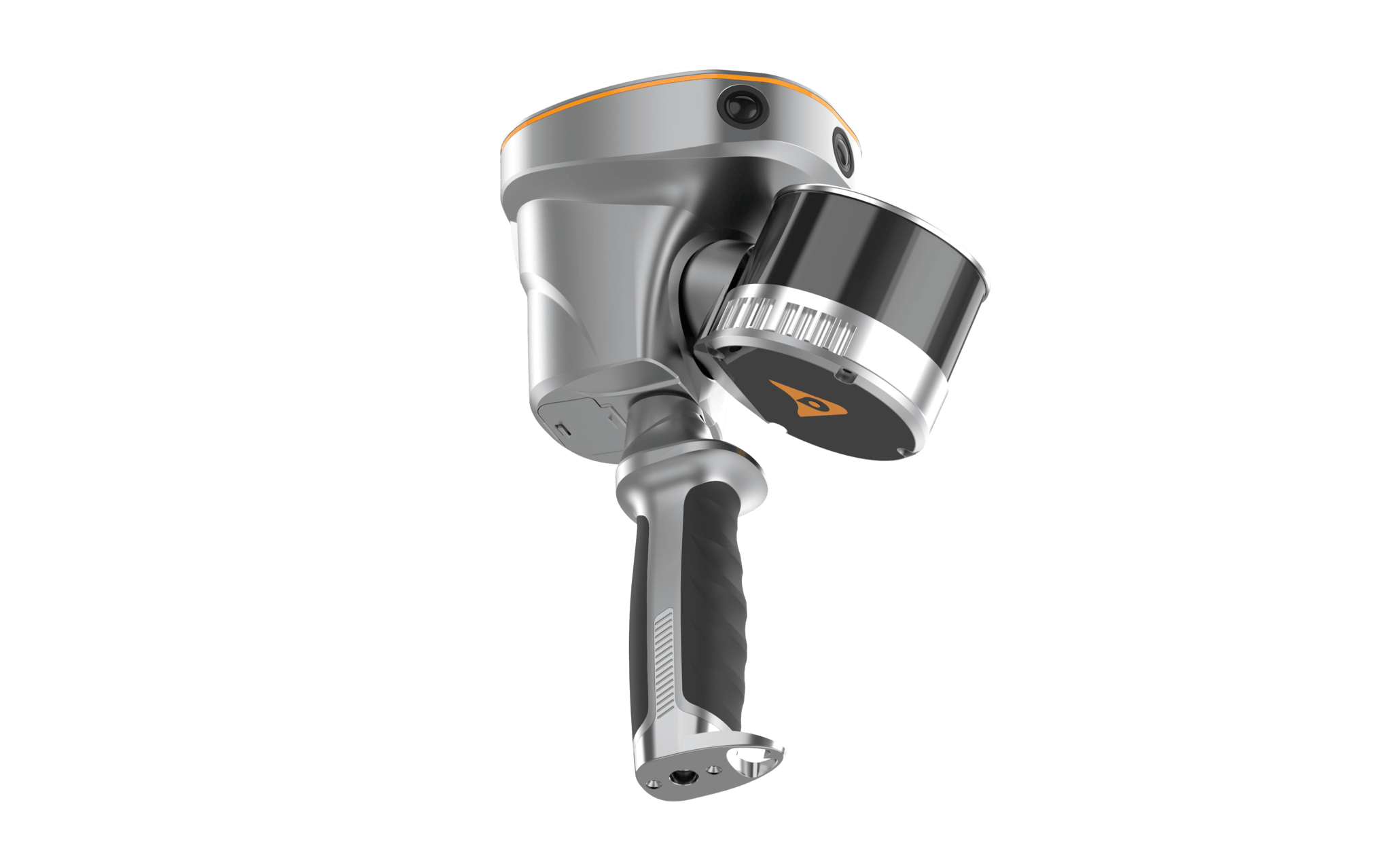

Ce este CHCNAV RS10?
RS10 integrează tehnologiile GNSS RTK, scanare laser și SLAM vizual într-o singură platformă. Această fuziune mărește eficiența și acuratețea sarcinilor de scanare și topografie 3D atât în interior, cât și în exterior. Oferă toporilor posibilitatea de a lucra în zone cu semnale GNSS slabe, oferind o flexibilitate de neegalat. Proiectat pentru topografie, BIM, silvicultură, inspecție de linii electrice, cartografiere subterană și multe altele, RS10 întruchipează versatilitatea, făcându-l un instrument esențial pentru profesioniștii care doresc să-și extindă capacitățile de topografie.

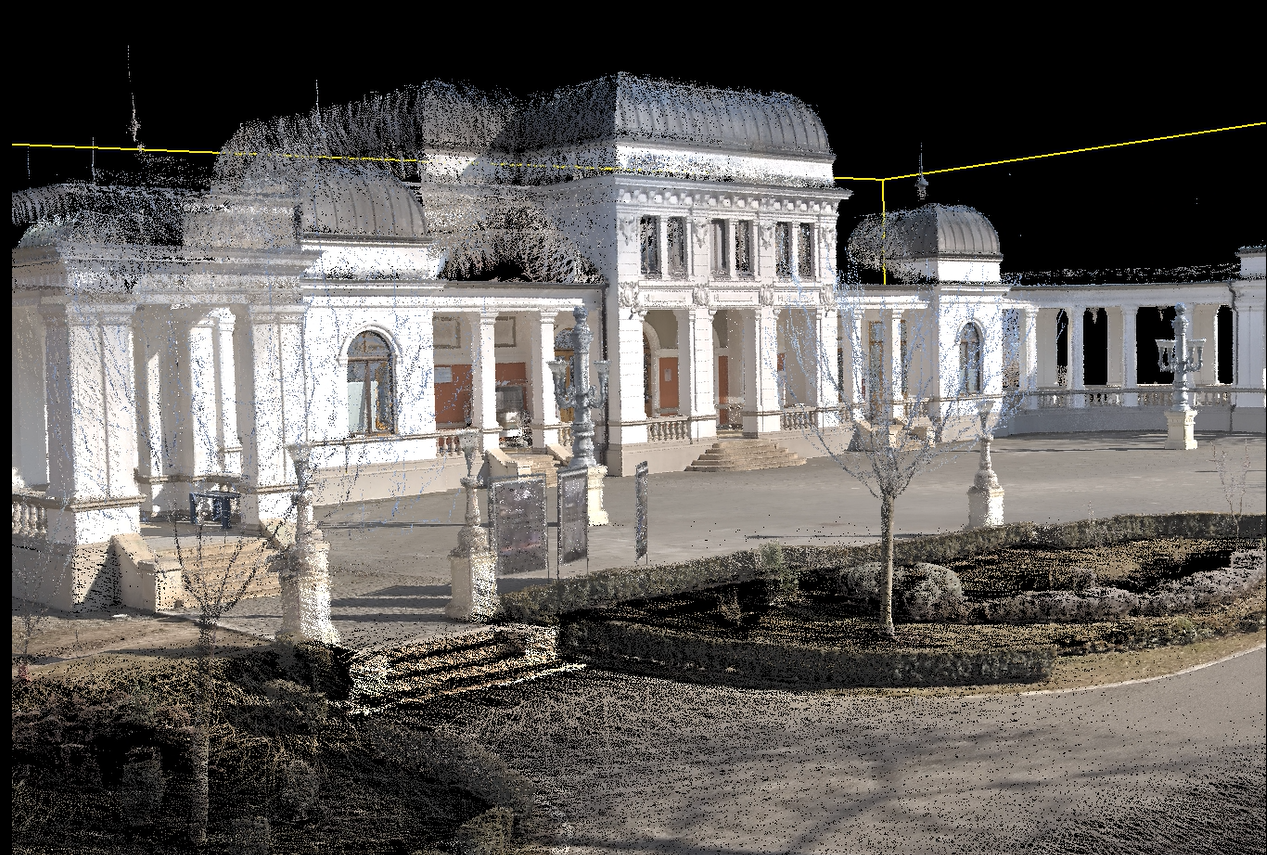

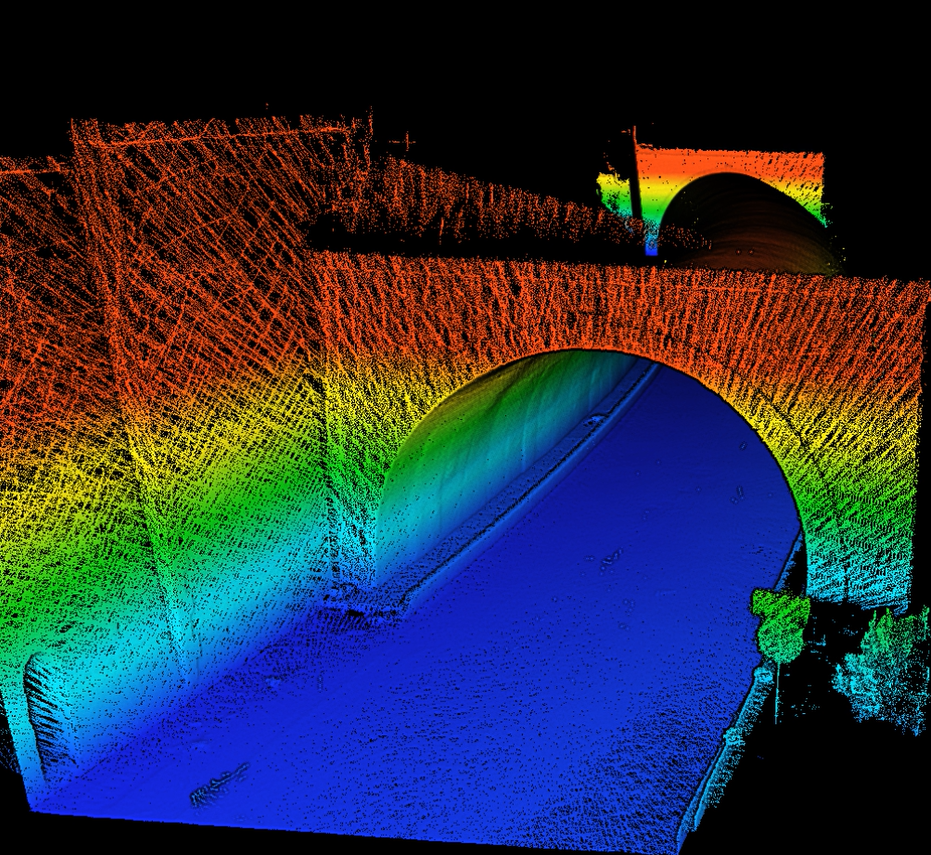

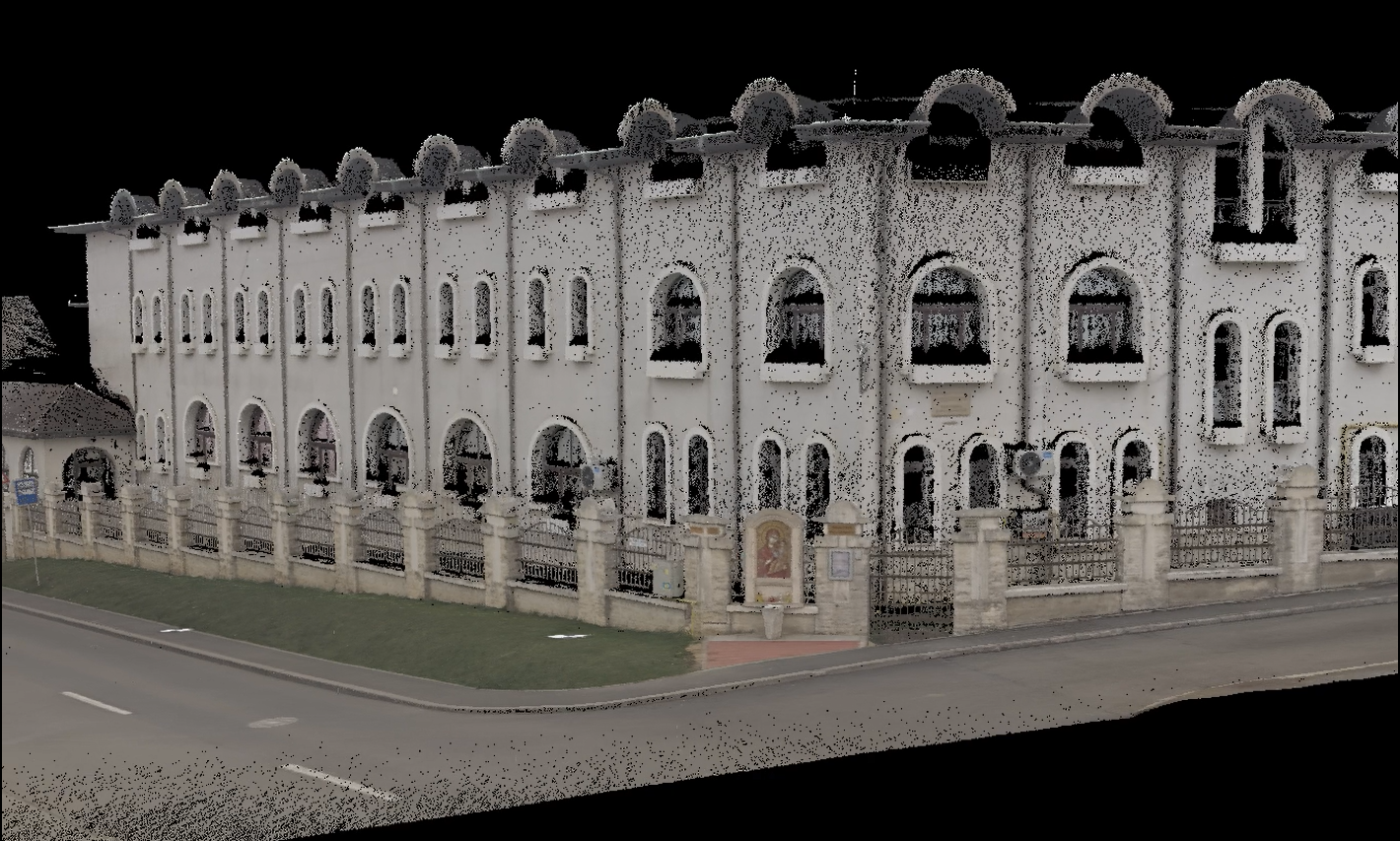

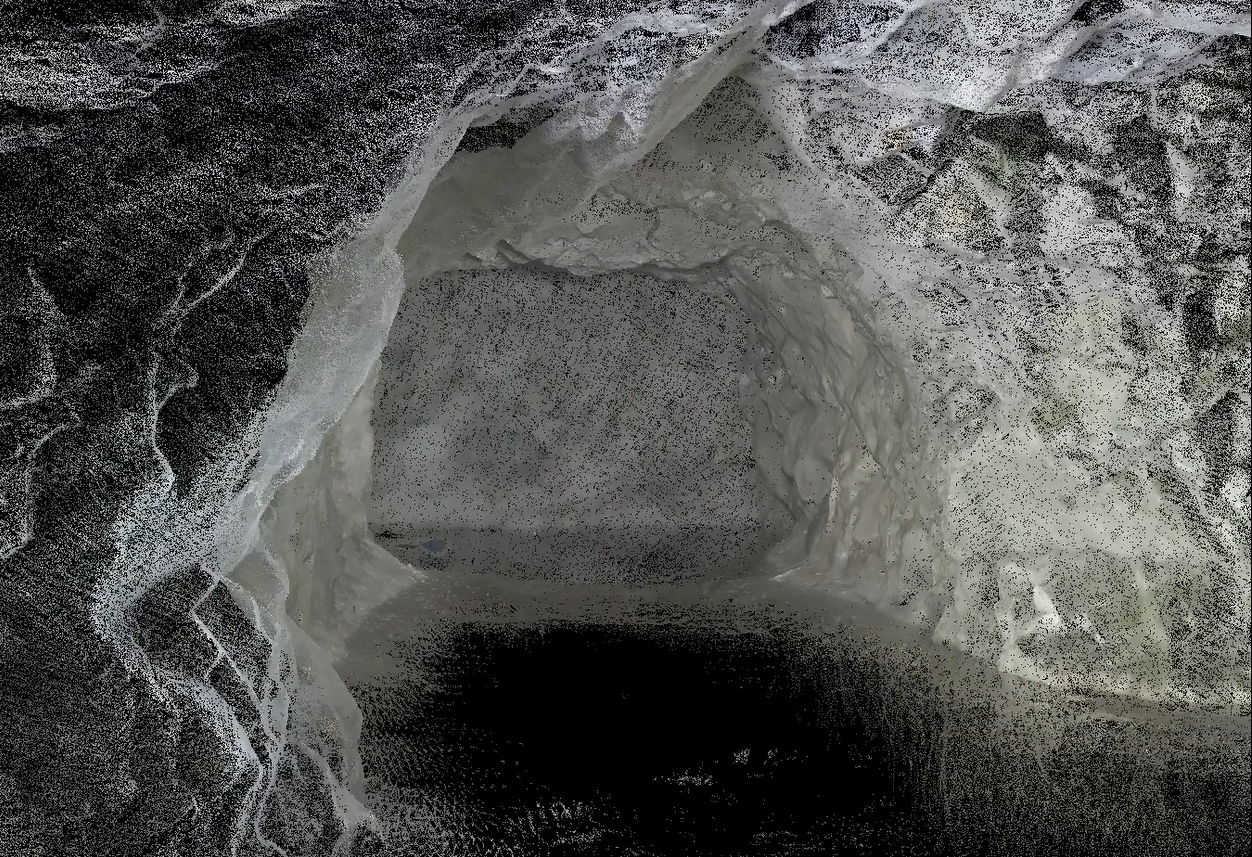

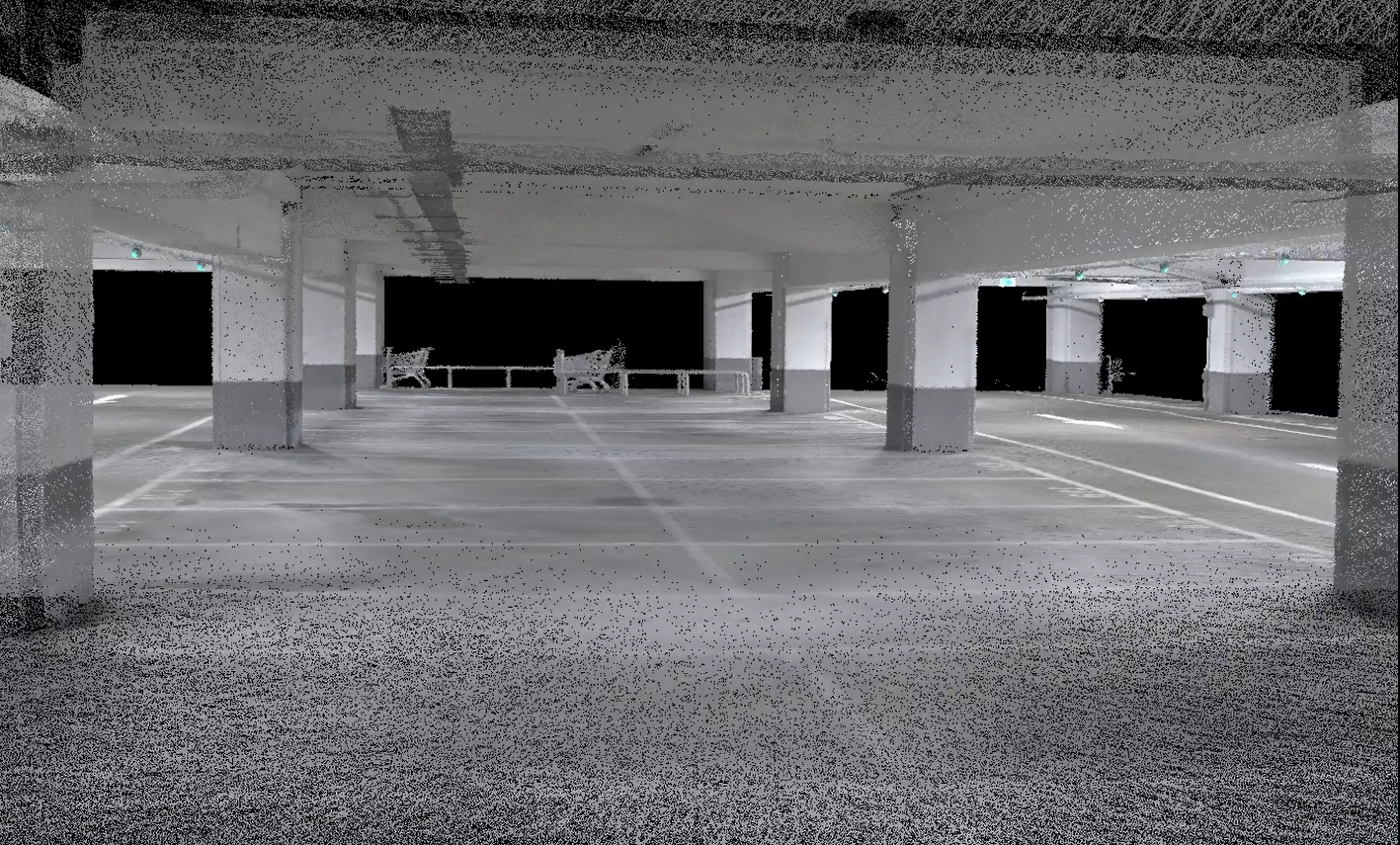

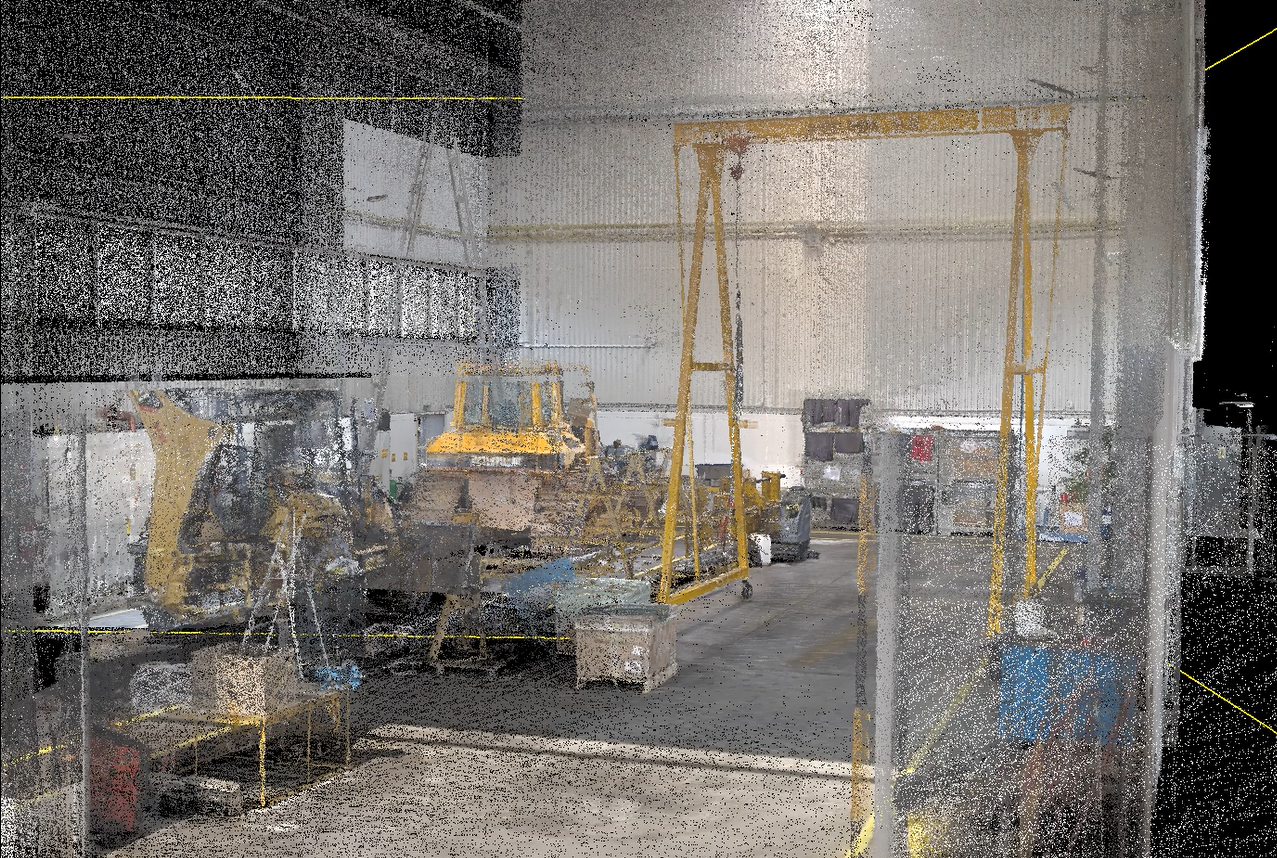

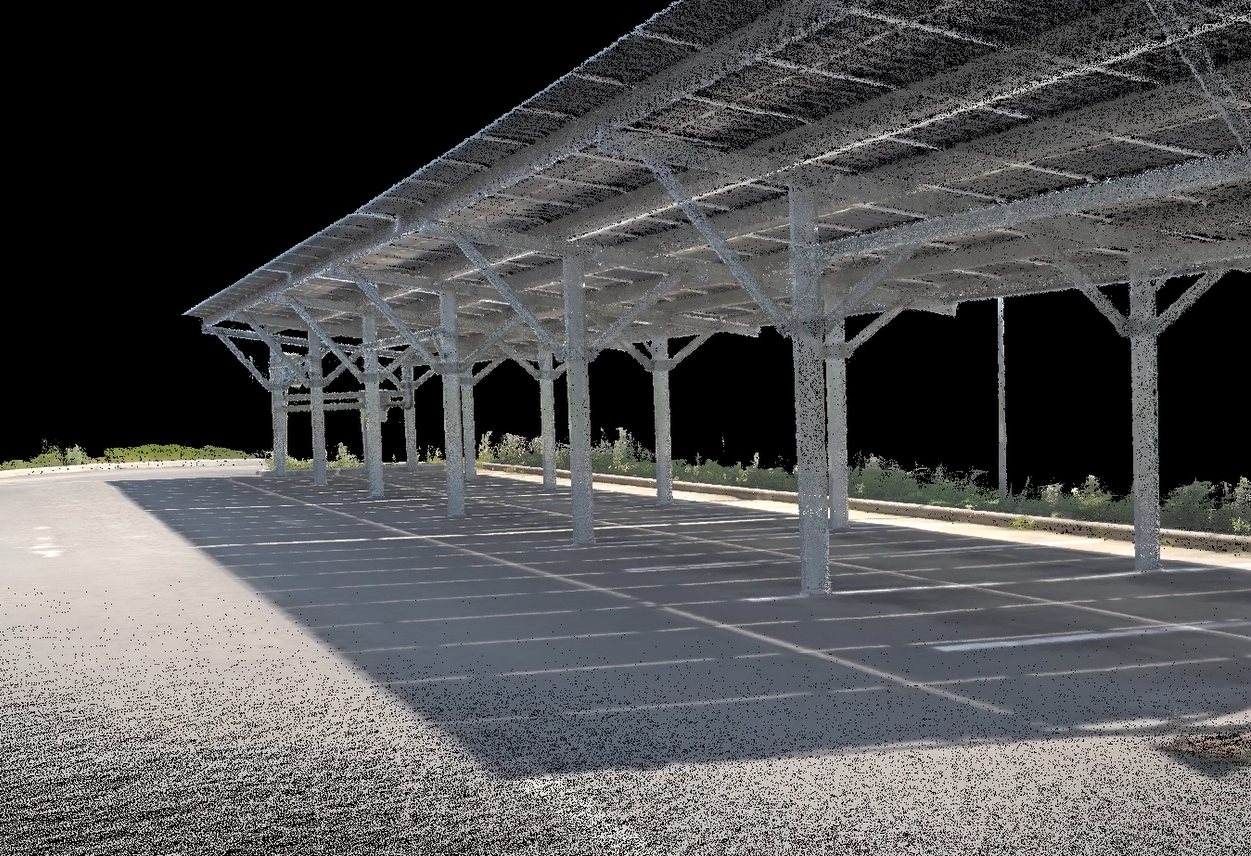

Exemple date obținute cu ajutorul CHCNAV RS10
Tutoriale video utilizare CHCNAV RS10
Caracteristici principale
FUZIUNE RTK ȘI SLAM PENTRU O PRECIZIE MAI BUNĂ A CARTOGRAFII
RS10 reflectă expertiza acumulată de CHCNAV în dezvoltarea tehnologiilor GNSS de ultimă generație. Datorită antenei GNSS cu aer dielectric de generația a patra, sistemul atinge o precizie RTK sub 3 cm, chiar și în condiții dificile de teren. Combinând un LiDAR de înaltă acuratețe cu trei camere HD, RS10 unifică RTK, tehnologia laser și SLAM vizual pentru a livra măsurători cu o precizie absolută de până la 5 cm. Indiferent că este vorba despre relevee arhitecturale detaliate sau proiecte complexe de infrastructură, RS10 pune la dispoziția specialiștilor o soluție eficientă pentru colectarea rapidă și precisă a datelor.
CAPACITĂȚI SLAM ÎN TIMP REAL
FLUX DE LUCRU EFICIENT FĂRĂ BUCLĂ
Prin îmbinarea tehnologiilor GNSS de înaltă precizie cu SLAM, RS10 elimină complet nevoia de închidere a buclelor, un pas care în mod obișnuit încetinește și complică lucrul cu scannerele portabile. Astfel, traseele pot fi planificate liber, fără constrângeri, iar procesul de colectare a datelor în teren devine mai fluent, mai eficient și cu un consum redus de timp și efort.
CARTOGRAFIE EXTERIOARĂ ȘI INTERIOARĂ FĂRĂ ÎNGRIJIRI
Trecerea dintre spațiile exterioare și cele interioare se realizează fără întreruperi datorită capacității RS10 de a lucra în același sistem de coordonate, eliminând necesitatea unei georeferențieri suplimentare. Operatorii pot alege sistemul de coordonate (CS) dorit direct în teren, folosind fie SmartGo, fie LandStar, ceea ce permite o colectare unitară, simplificată și extrem de precisă a datelor, indiferent dacă măsurătorile sunt efectuate în interior sau în exterior.
GNSS RTK + SLAM
Combinați RTK, laser și SLAM vizual pentru a obține o precizie absolută de 5 cm.
Cartografiere în timp real
Nori de puncte georeferențiați în timp real în câmp.
Înaltă precizie
Precizie relativă de 1 cm cu tehnologiile GNSS și LiDAR.
Baterie înlocuibilă rapid
60 de minute per baterie cu capacitate de înlocuire la cald pentru o funcționare neîntreruptă.
Specificații cheie
CHCNAV RS10
Handheld SLAM 3D Laser Scanner + GNSS RTK
Scaner laser
Canale: 16 sau 32 (opțional)
Raza de actiune: 120 sau 300 m
Rata de scanare: 320.000 sau 640.000 impulsuri/sec
Câmp vizual: 210° x 170°
Returnări: până la 2
Poziționare
GNSS : GNSS complet
Precizie absolută: < 5 cm H / < 5 cm V
Precizie relativă: < 1 cm
Senzori
Cameră: 15 MP (3x 5 MP)
Întrebări frecvente
RS10 este un scanner SLAM combinat cu tehnologii GNSS RTK și LiDAR, conceput pentru scanare și măsurători indoor și outdoor 3D. Este folosit în topografie, inginerie civilă, modelare BIM, inspectarea liniilor de electricitate, calcul volumetric al stivelor și colectare de date în spații subterane.
Modelul RS10 oferit în varianta de 120 metri permite scanarea până la această distanță.
Datorită integrării RTK, LiDAR-ului de înaltă precizie și camerelor HD, RS10 asigură o acuratețe absolută de măsurare de circa 5 cm.
De asemenea, precizia RTK în sine este mai bună de 3 cm, chiar și în medii provocatoare.
RS10 poate cartografia zone de până la 13.000 m² în timp real.
Prin combinarea GNSS de înaltă precizie cu SLAM, RS10 elimină nevoia de “loop closure” (închidere tradițională a buclelor). Astfel, traseele se pot planifica fără buclă, ceea ce simplifică colectarea datelor și reduce semnificativ timpul și efortul necesar.
Tranziția este seamless: RS10 folosește același sistem de coordonate și nu are nevoie de georeferențiere suplimentară când treci indoor/outdoor.
RS10 are receptor GNSS RTK integrat și se poate folosi în conjuncție cu stații totale, alte echipamente de topografie și sisteme complementare. Datele obținute se pot integra în fluxuri de lucru complexe de măsurători.
RS10 are receptor GNSS RTK integrat; îl poți folosi alături de stații totale și alte echipamente, într-un flux complet de măsurători.
Verificare lucrări pe șantier, modelare BIM, inspecții industriale, conservarea patrimoniului, forensics și orice aplicație ce cere date 3D precise și rapide, inclusiv teren împădurit sau subteran.
Fluxul fără buclă, fuziunea RTK + LiDAR + SLAM vizual și georeferențierea în timp real reduc pașii suplimentari și cresc productivitatea, mai ales pe suprafețe mari sau în trasee complexe.
Performanța generală a sistemului
| Specificatie | ||
|---|---|---|
| RS10 (16 linii) | RS10 (32 linii) | |
| Acuratețe absolută | H: < 5 cm RMS(1) V: < 5 cm RMS(1) |
|
| Acuratețe relativă | <1 cm | |
| Mod de alimentare | Baterie litiu, acceptă înlocuirea la cald și încărcător portabil | |
| Timp de funcționare cu o singură baterie | 1h | |
| Stocare date | 512 GB | |
| Câmp vizual | 360° × 270° | |
| Greutate | 1,9 kg (inclusiv RTK și baterie) | 1,7 kg (inclusiv RTK și baterie) |
| Achiziție de date fără buclă | Da | |
| Evaluarea preciziei în timp real | Da | |
Laser Scanner
| Specificatie | RS10 (16 linii) | RS10 (32 linii) |
|---|---|---|
| Clasificarea produselor laser | Clasa 1 Sigur pentru ochi | |
| Raza | 0.05 – 120 m | 0.5 – 300 m |
| Canale | 16 | 32 |
| Grosimea norului de puncte | 2 cm | 1 cm |
| Capacitate de rază de acțiune | 80 m la 10% reflectivitate (canalele 5 până la 12) 50 m la 10% (canalele 1 până la 4, 13 până la 16) |
80 m la 10% reflectivitate |
| FOV (orizontal) | Baterie litiu, acceptă înlocuirea la cald și încărcător portabil | |
| Timp de funcționare cu o singură baterie | 360° | |
| Rezoluție unghiulară orizontală | 512 GB | |
| Câmp vizual | 0.18° (10 Hz) | |
| FOV (vrizontal) | 30° (-15° to +15°) | 40.3°(–20.8° ~ +19.5°) |
| Rată maximă efectivă de măsurare | Returnare simplă: 320.000 puncte/sec Returnare dublă: 640.000 puncte/sec |
Returnare simplă: 640.000 puncte/sec Returnare dublă: 1.280.000 puncte/sec Returnare triplă: 1.920.000 puncte/sec |
| Viteză de scanare selectabilă | 10 Hz | |
| Număr maxim de impulsuri de retur | 2 | 3 |
| Lungime de undă | 905 nm | |
Performanța GNSS
| Specificatie | RS10 (16 linii) | RS10 (32 linii) |
|---|---|---|
| Canale | 1408 cu iStar 2.0 | |
| GPS | L1C/A, L2C, L2P(Y), L5 | |
| GLONASS | L1, L2, L3* | |
| Galileo | E1, E5a, E5b, E6 | |
| BeiDou | B1I, B2I, B3I, B1C, B2a, B2b | |
| QZSS | L1C/A, L1C, L2C, L5, L6* | |
| NavIC/IRNSS | L5 | |
| PPP | B2b-PPP | |
| SBAS | EGNOS (L1, L5) | |
Acuratețe GNSS
| Specificatie | RS10 (16 linii) | RS10 (32 linii) |
|---|---|---|
| Real time kinematic (RTK) | Orizontal: 8 mm + 1 ppm RMS Vertical: 15 mm + 1 ppm RMS Timp de inițializare: <10 s Fiabilitatea inițializării: >99.9% |
|
| Post-processing kinematic (PPK) | Orizontal: 3 mm + 1 ppm RMS Vertical: 5 mm + 1 ppm RMS |
|
| PPP | H: 10 cm | V: 20 cm | |
| High-precision static | Orizontal: 2.5 mm + 0.1 ppm RMS Vertical: 3.5 mm + 0.4 ppm RMS |
|
| Static și rapid static | Orizontal: 2.5 mm + 0.5 ppm RMS Vertical: 3.5 mm + 0.4 ppm RMS |
|
| Diferențial de cod | Orizontal: 0.4 m RMS Vertical: 0.8 m RMS |
|
| Poziționare asistată vizual | Da | |
IMU
| Specificatie | RS10 (16 linii) | RS10 (32 linii) |
|---|---|---|
| Rata de actualizare IMU | 200 Hz | |
| Inițializare automată | Da | |
| Precizia altitudinii după postprocesare | 0.005° RMS pitch/roll, 0.010° RMS heading |
|
| Precizia poziției după postprocesare | 0.010 m RMS orizontal, 0.020 m RMS vertical |
|
Camera
| Specificatie | RS10 (16 linii) | RS10 (32 linii) |
|---|---|---|
| Numărul de camere | 3 | |
| Rezoluţie | 15 MP (5 MP*3) | |
| Dimensiunea senzorului | 2592 (H) × 1944 (V) | |
| Dimensiunea pixelilor | 2.0 μm | |
| FOV | 210° × 170° | |
Mediu
| Specificatie | RS10 (16 linii) | RS10 (32 linii) |
|---|---|---|
| Temperatura de funcționare | -20°C – +50°C | |
| Temperatura de depozitare | -20°C – +60°C | |
| Protecție împotriva pătrunderii | IP64 (conform IEC 60529) | |
| Umiditate (în timpul funcționării) | 80%, fără condens | |
Electric
| Specificatie | RS10 (16 linii) | RS10 (32 linii) |
|---|---|---|
| Tensiune de intrare | 9 – 20 V DC | |
| Consum de energie | <30 W | |
| Capacitatea bateriei | 24.48 Wh | |
Software
| Specificatie | RS10 (16 linii) | RS10 (32 linii) |
|---|---|---|
| SmartGo software | Controlul achiziției de date, afișarea norilor de puncte în timp real etc. | |
| Software-ul de procesare inteligentă CoPre | Proces POS, Ajustare și Rafinare, Generare nor de puncte, modelare etc. | |
| Software eficient de extragere a caracteristicilor CoProcess | Extragerea caracteristicilor clădirilor, extragerea caracteristicilor drumurilor, calculul volumului etc. | |
| Aplicația LandStar Field Survey | Ridicare topografică, Trasare puncte, Trasare linii, Verificare cotă, Ridicare fațadă | |
x1 cutie transport RS10
x1 Scanner SLAM CHCNAV RS10
x1 cablu usb-c usb-a
x1 stick usb
x3 acumulatori
x1 incarcator
x1 cablu incarcator
x1 adaptor incarcator
x1 tableta chcnav LT800
x1 stativ
x1 suport tableta

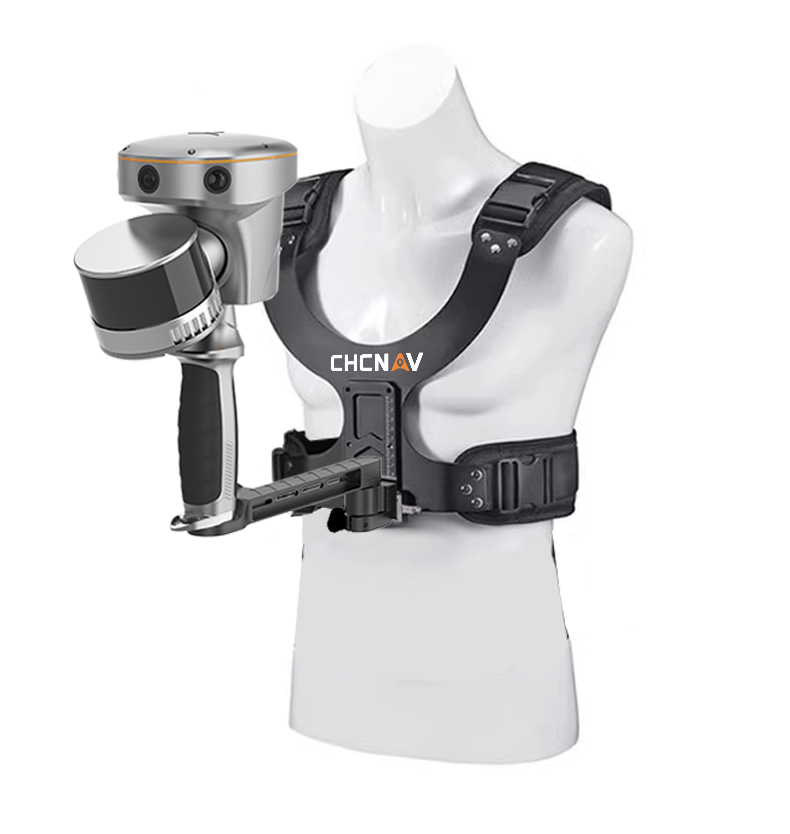

x1 suport sustinere dispozitiv
x1 geanta transport support sustinere dispozitiv
x1 software procesare date brute perpetual CoPre
