Planul de situație și planul de încadrare în zonă sunt documente esențiale în orice proiect de construcție sau tranzacție imobiliară. Dar ce se întâmplă când metodele tradiționale de realizare a acestor planuri sunt costisitoare, consumatoare de timp și potențial inexacte?

Aici intervin măsurătorile topografice cu drona, noul standard noul standard în cartografiere și analiză de teren care modifică radical modul de realizare al acestor documente.

Acest articol explorează modul în care tehnologia dronelor simplifică și eficientizează procesul de creare a planurilor de situație și de încadrare în zonă, prin capturarea rapidă a datelor precise, generarea de imagini de înaltă rezoluție și modele 3D detaliate.

Rezumat

  1. Planul de situație este un document cadastral esențial pentru construcții și tranzacții imobiliare. El descrie detaliat terenul, limitele de proprietate, construcțiile existente, rețelele edilitare și relația cu vecinătățile, fiind obligatoriu în procesul de autorizare.

  2. Conținutul planului de situație include elemente tehnice și juridice precise. Sunt reprezentate dimensiunile terenului, cotele de nivel, liniile de hotar, distanțele minime legale și zonele de protecție, toate necesare pentru respectarea reglementărilor urbanistice.

  3. Utilizarea dronelor schimbă modul de realizare a planurilor de situație și de încadrare. Dronele permit colectarea rapidă a datelor, obținerea de imagini de înaltă rezoluție și generarea de ortofotoplanuri și modele 3D, cu un nivel ridicat de precizie și timp redus de execuție.

  4. Planul de situație și planul de încadrare în zonă au roluri diferite, dar complementare. Primul se concentrează pe detaliile parcelei, iar al doilea plasează proprietatea în context urbanistic larg, fiind ambele necesare pentru certificatul de urbanism și autorizația de construire.

  5. Planul de situație are multiple utilizări practice. Este folosit pentru autorizarea construcțiilor, tranzacții imobiliare, evaluări, studii de fezabilitate și amenajări exterioare, iar realizarea sa cu drona aduce avantaje clare de precizie, cost și actualitate a datelor.

Cuprins

Ce este planul de situație?

Planul de situație reprezintă un document cadastral fundamental care oferă o reprezentare grafică detaliată a unui teren sau imobil, incluzând toate elementele relevante pentru înțelegerea contextului fizic și juridic al proprietății. Acest document este esențial în procesul de autorizare a construcțiilor, servind ca bază pentru evaluarea conformității proiectelor cu reglementările urbanistice în vigoare.

Motivul pentru care poate fi solicitată efectuarea planului de situație este acela de a oferi o imagine de ansamblu asupra amplasamentului studiat, prezentând limitele proprietății, relația acesteia cu infrastructura existentă, rețelele edilitare și construcțiile învecinate. Planul de situație este elaborat de specialiști autorizați în domeniul topografiei și cadastrului, care utilizează echipamente de măsurare de precizie pentru a asigura acuratețea informațiilor prezentate.

Rolul acestui document în documentația de construcție este multiplu:

  • facilitează înțelegerea contextului existent;

  • permite identificarea eventualelor restricții sau limitări ale terenului;

  • oferă arhitecților și inginerilor informațiile necesare pentru proiectarea corectă a intervențiilor.

Fără un plan de situație actualizat și corect întocmit, obținerea autorizațiilor necesare devine practic imposibilă, iar riscul de erori în faza de proiectare crește semnificativ.

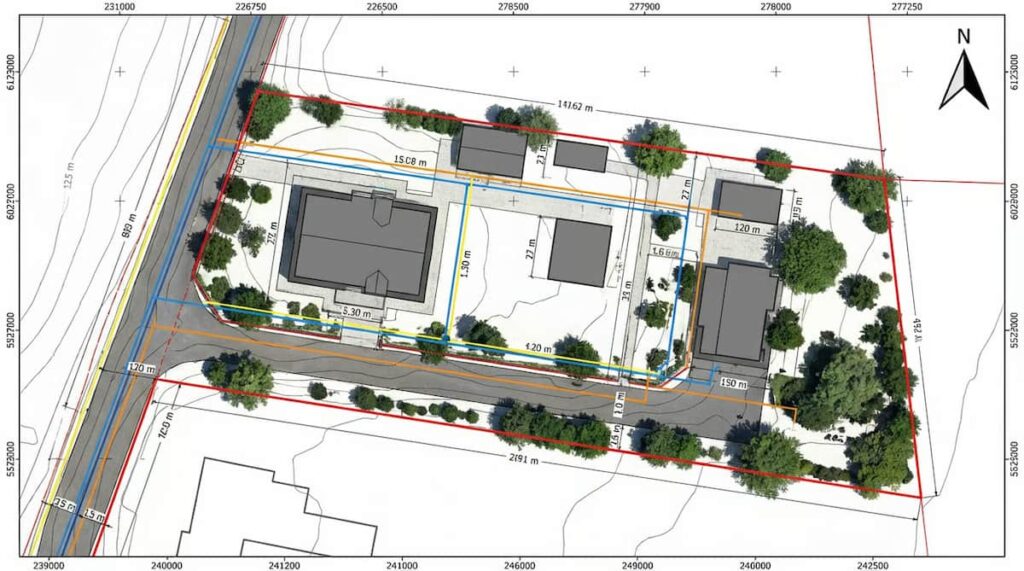

Conținutul și elementele planului de situație

Un plan de situație complet trebuie să conțină o serie de elemente obligatorii care definesc cadrul tehnic și juridic al proprietății. Aceste informații sunt esențiale pentru arhitecți, ingineri și autorități deoarece oferă o bază solidă pentru evaluarea oricărui proiect de construcție sau amenajare.

Printre elementele tehnice și grafice care trebuie reprezentate se numără:

  • dimensiunile exacte ale terenului;

  • cotele de nivel care indică topografia zonei;

  • construcțiile existente împreună cu regimul lor de înălțime;

  • rețelele edilitare subterane sau aeriene.

Documentul trebuie să includă drumurile de acces, tramele stradale, vegetația existentă și amenajările peisagistice relevante. Curbele de nivel oferă o imagine tridimensională a terenului, esențială pentru planificarea lucrărilor de terasament.

Tehnica modernă a dronelor în sprijinul realizării rapide și precise a planurilor de situație

Realizarea unui plan de situație cu ajutorul dronelor a revoluționat acest proces, oferind o metodă rapidă și precisă de colectare a datelor.

  • Procesul începe cu planificarea zborului și identificarea zonei de interes.

  • Drona echipată cu camere de înaltă rezoluție și senzori GPS de precizie efectuează un zbor automat peste teren, capturând sute sau chiar mii de imagini aeriene cu suprapunere controlată.

  • Aceste imagini sunt apoi procesate prin software specializat de fotogrammetrie, care generează ortofotoplanuri și modele digitale ale terenului.

  • Datele obținute sunt integrate cu măsurătorile terestre pentru a asigura acuratețea necesară documentației cadastrale.

Realizarea unui plan de situație detaliat cu ajutorul dronelor este semnificativ mai rapidă decât prin metodele tradiționale, economisind zile sau chiar săptămâni de muncă pe teren și permițând o finalizare mai rapidă a proiectelor.

Liniile de hotar și distanțele minime

Liniile de hotar reprezintă limitele legale ale proprietății și sunt marcate pe plan cu precizie milimetrică, utilizând coordonate geodezice. Importanța acestor linii constă în faptul că ele definesc spațiul în care proprietarul are dreptul să construiască, fiind fundamentale pentru evitarea litigiilor cu vecinii și pentru respectarea cadrului legal.

Distanțele minime obligatorii față de limitele proprietății sunt stabilite prin reglementările urbanistice locale și variază în funcție de zona în care se află terenul.

  • Aceste retrageri obligatorii au scopul de a asigura spații suficiente pentru circulație, iluminare naturală și protecție în caz de incendiu.

  • De exemplu, o construcție poate fi obligată să respecte o retragere de minimum 3 metri față de linia de hotar laterală și 6 metri față de aliniamentul stradal.

Pe lângă distanțele față de limitele proprietății, planul de situație trebuie să indice și zonele de protecție obligatorie de-a lungul cursurilor de apă, liniilor electrice sau în vecinătatea monumentelor culturale. Orice derogare de la aceste distanțe minime necesită acordul scris al părților afectate, exprimat printr-un document autentic notarial, ceea ce face respectarea lor esențială pentru fluidizarea procesului de autorizare.

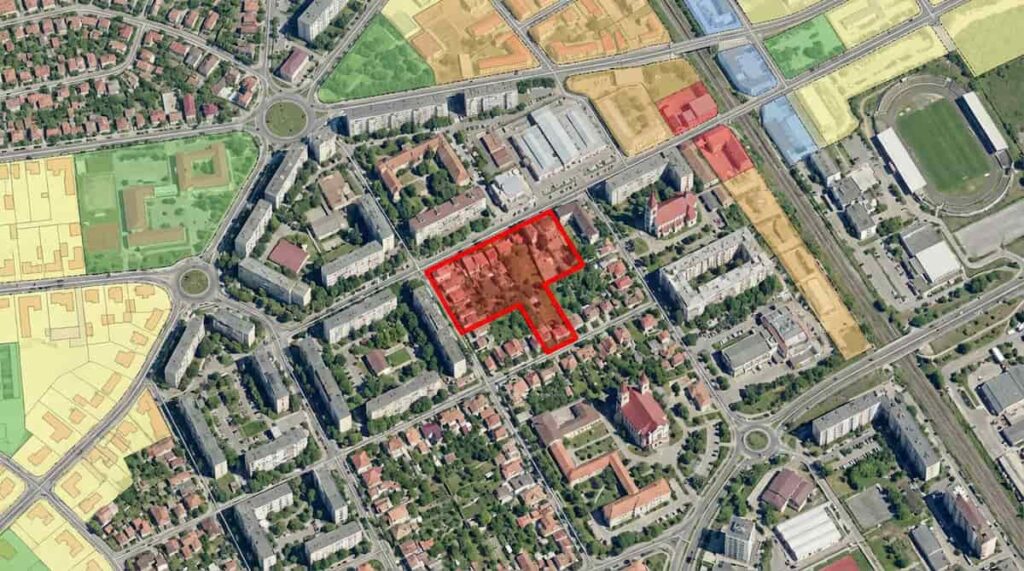

Planul de încadrare în zonă: diferențe și complementaritate cu planul de situație

Planul de încadrare în zonă și planul de situație sunt două documente distincte în cadrul documentației de urbanism, fiecare având un scop specific și oferind informații complementare. Înțelegerea diferențelor dintre ele este crucială pentru orice proprietar sau investitor care dorește să dezvolte un proiect de construcție.

Plan de situație vs. plan de încadrare în zonă: diferențe esențiale și elemente complementare

Principala diferență constă în scara de reprezentare și în aria acoperită.

  • Planul de situație se concentrează pe detaliile specifice ale terenului în cauză, prezentând cu precizie elementele existente pe proprietate și în imediata vecinătate.

  • Pe de altă parte, planul de încadrare în zonă oferă o perspectivă mai largă, situând proprietatea într-un context urbanistic mai amplu, de obicei la o scară de 1:5000 sau 1:10000, și arătând relația cu cartierul sau zona administrativă din care face parte.

Din punct de vedere topografic, planul de încadrare în zonă conține informații despre rețeaua stradală majoră, zonele funcționale ale localității, spațiile verzi publice, obiectivele de interes public și limitele zonelor cu regimuri urbanistice diferite. Acest document este esențial pentru înțelegerea modului în care proprietatea se integrează în țesutul urban existent și pentru identificarea oportunităților sau restricțiilor generate de context.

Complementaritatea dintre cele două planuri devine evidentă în procesul de autorizare:

  • planul de încadrare în zonă demonstrează autorităților că proiectul respectă viziunea de dezvoltare urbană a localității;

  • planul de situație dovedește conformitatea tehnică și respectarea normelor specifice la nivel de parcelă.

Ambele documente sunt necesare pentru obținerea certificatului de urbanism și, ulterior, a autorizației de construire.

Tehnologiile moderne, în special dronele echipate cu sisteme de cartografiere avansate, precum DJI FlyCart 30 ca soluție de dronă de transport aerian alături de dronele DJI Mavic 3 Enterprise sau de modelul DJI Matrice 30T specializată în misiuni complexe de cartografiere, cu stațiile de lansare și andocare de drone DJI Enterprise au simplificat semnificativ realizarea planului de încadrare în zonă.

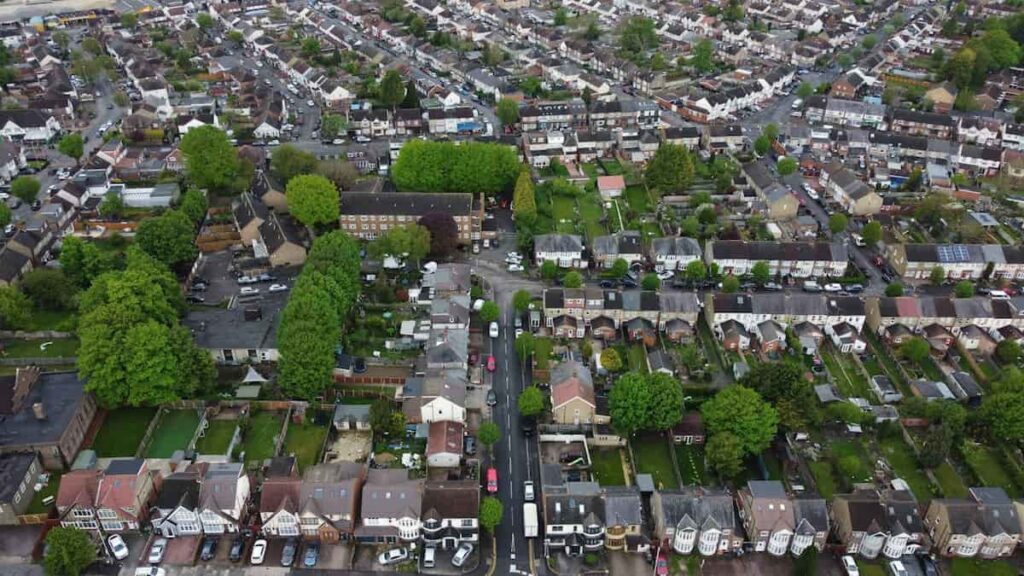

Prin efectuarea unor zboruri la altitudini mai mari, dronele pot captura rapid imagini aeriene ale întregii zone de interes. Aceste imagini, procesate prin software specializat, permit crearea rapidă de ortofotoplanuri actualizate care servesc ca bază pentru planul de încadrare.

Echipamentul topografic modern CHCNAV și dronele DJI Enterprise precum DJI Matrice 400 sau DJI Matrice 4 Series și DJI Matrice 350 RTK utilizate pentru realizarea măsurătorilor topografice necesare planului de situație, demonstrează beneficiile integrării tehnologiilor terestre și aeriene. Pentru astfel de aplicații, modelele enumerate în acest articol oferă precizie și fiabilitate sporite.

Avantajul major al folosirii dronelor este că datele pot fi actualizate frecvent, reflectând modificările recente din zonă, ceea ce nu era posibil cu metodele tradiționale care se bazau pe hărți vechi sau imagini satelitare cu rezoluție limitată. Astfel, autoritățile și proiectanții beneficiază de informații actuale și precise despre contextul urbanistic.

Condițiile pentru construcții noi și reglementările urbanistice

Condițiile pentru realizarea de construcții specificate în planul de situație definesc parametrii tehnici pe care orice proiect trebuie să îi respecte.

  • Acestea includ dimensiunile maxime admisibile ale construcției, tipologia arhitecturală permisă, înălțimea maximă la cornișă și coamă, precum și volumul total al clădirii.

  • Aceste specificații nu sunt arbitrare, ci derivă din reglementările urbanistice locale care au ca scop asigurarea unei dezvoltări armonioase a zonei.

Doi indicatori fundamentali în acest context sunt Procentul de Ocupare al Terenului (POT) și Coeficientul de Utilizare al Terenului (CUT).

  • POT-ul reprezintă raportul procentual dintre suprafața construită la sol și suprafața totală a terenului, limitând astfel amprenta la sol a clădirii. De exemplu, un POT de 40% pe un teren de 500 mp înseamnă că maximum 200 mp pot fi ocupați de construcție la nivelul solului.

  • CUT-ul exprimă raportul dintre suprafața construită desfășurată (suma tuturor nivelelor) și suprafața terenului, controlând astfel densitatea construcției. Un CUT de 1,2 pe același teren de 500 mp permite o suprafață construită totală de 600 mp, care poate fi distribuită pe mai multe niveluri.

Reglementările urbanistice impun, de asemenea, respectarea caracteristicilor arhitecturale specifice zonei, cum ar fi tipul de acoperiș, materialele de fațadă permise sau paleta cromatică. Aceste cerințe asigură integrarea armonioasă a noilor construcții în peisajul existent și protejează identitatea vizuală a cartierului sau localității.

Cum se obține planul de situație?

Obținerea unui plan de situație implică parcurgerea unei proceduri administrative clare, care începe cu identificarea autorității competente. În majoritatea cazurilor, departamentul de urbanism al primăriei locale este responsabil pentru eliberarea acestui document, deși în unele situații poate fi necesar să apelați la un topograf autorizat care să realizeze măsurătorile și să întocmească planul.

Documente necesare în vederea obținerii unui plan de situație

Documentele necesare pentru depunerea cererii includ:

  • actul de proprietate sau un alt document care atestă dreptul asupra terenului;

  • o copie a planului cadastral existent;

  • cererea tipizată completată conform modelului furnizat de primărie;

  • certificatul de urbanism, în funcție de specificul proiectului.

Este recomandat să verificați lista exactă a documentelor la registratura primăriei sau pe site-ul instituției, deoarece cerințele pot varia de la o localitate la alta.

După depunerea cererii împreună cu documentația completă, primăria are un termen legal pentru eliberarea planului de situație, care variază în funcție de complexitatea zonei și de volumul de solicitări. În general, acest termen este de 15-30 de zile lucrătoare. Odată emis, documentul poate fi ridicat personal de la registratură sau, în localitățile care oferă servicii digitale, poate fi transmis electronic. Este important să verificați că toate informațiile din plan sunt corecte și actualizate înainte de a-l utiliza în documentația de proiect.

Valabilitatea și actualizarea planului de situație

Valabilitatea planului de situație este legată de cea a certificatului de urbanism, care, deși este adesea de 12 luni, poate varia între 6 și 24 de luni, în funcție de specificul proiectului și al zonei.

După expirarea acestui termen, documentul își pierde valabilitatea și trebuie reemis pentru a reflecta eventualele modificări legislative sau urbanistice intervenite între timp.

Actualizarea documentului devine necesară ori de câte ori intervin schimbări semnificative în zonă, cum ar fi modificări ale planului urbanistic zonal, construcții noi în vecinătate, schimbări ale rețelelor edilitare sau modificări ale limitelor proprietății. De asemenea, dacă proiectul de construcție suferă întârzieri și certificatul de urbanism expiră, va fi necesar un plan de situație actualizat pentru obținerea unui nou certificat.

Menținerea documentației actualizate este esențială pentru evitarea întârzierilor în procesul de autorizare și pentru asigurarea conformității cu reglementările în vigoare.

Utilizări practice ale planului de situație

Planul de situație este un instrument versatil cu multiple aplicații practice în domeniul imobiliar și al construcțiilor. Utilizarea sa principală rămâne obținerea autorizației de construcție, unde documentul servește ca bază pentru evaluarea conformității proiectului cu reglementările urbanistice și pentru verificarea respectării distanțelor minime față de limitele proprietății și construcțiile învecinate.

În contextul tranzacțiilor imobiliare

În contextul tranzacțiilor imobiliare, planul de situație oferă potențialilor cumpărători o imagine clară și obiectivă asupra proprietății, incluzând dimensiunile exacte, amplasarea construcțiilor existente, accesul la utilități și eventualele restricții urbanistice. Această transparență facilitează procesul de negociere și reduce riscul de dispute ulterioare. De asemenea, documentul este util pentru evaluatorii imobiliari care trebuie să determine valoarea de piață a unei proprietăți.

Pentru designeri

Arhitecții peisagiști și designerii de grădini utilizează planul de situație pentru a planifica amenajările exterioare, ținând cont de topografia terenului, vegetația existentă și rețelele edilitare subterane.

Pentru investitori și dezvoltatori

Investitorii și dezvoltatorii imobiliari se bazează pe acest document pentru realizarea studiilor de fezabilitate, evaluând potențialul constructiv al unui teren și determinând dacă acesta corespunde cerințelor proiectului lor.

Pentru proprietari

În plus, proprietarii pot folosi planul de situație pentru gestionarea eficientă a proprietății, monitorizarea modificărilor și asigurarea conformității continue cu reglementările locale.

Adoptarea dronelor în realizarea planurilor de situație și de încadrare aduce beneficii semnificative, depășind limitările metodelor tradiționale. Viteza de colectare a datelor este considerabil îmbunătățită, permițând finalizarea proiectelor într-un timp mult mai scurt. Precizia datelor este, de asemenea, un avantaj major, deoarece dronele pot captura imagini de înaltă rezoluție și date geospațiale precise, reducând riscul de erori umane. Costurile sunt reduse prin eliminarea necesității de echipamente costisitoare și echipe mari de topografi. În plus, dronele pot accesa zone greu accesibile, oferind o perspectivă completă și detaliată a terenului.

Aceste avantaje fac din utilizarea dronelor o soluție eficientă și economică pentru executarea planurilor de situație și de încadrare, transformând modul în care profesioniștii în topografie și cadastru abordează proiectele de construcție și urbanism.
